И Н С Т Р У К Ц И Я ПО ЭКСПЛУАТАЦИИ

СИСТЕМЫ КОНТРОЛЯ МИКРОКЛИМАТОМ И

ТОКОПОТРЕБЛЕНИМ В ПТИЧНИКАХ.

1. В В Е Д Е Н И Е

Для эффективного использования машин и оборудования для животноводства их оснащают современными средствами контроля и управления. Основным элементом системы является блок контроля и управления. Блок выполнен в виде моноблочного контроллера с микропроцессорным управлением.

2. НАЗНАЧЕНИЕ СИСТЕМЫ КОНТРОЛЯ

Система предназначена для круглосуточного беспроводного централизованного сбора

информации и контроля температуры, влажности, загазованности воздушной среды,

потребляемого тока, охранной сигнализации, включения освещения и подсчета потребляемой электроэнергии в помещениях птичников.

Система управления обеспечивает:

- контроль температуры в 3-х или 6-ти точках птичника;

- контроль влажности в 1-й или 2-х точках птичника;

- контроль загазованность воздушной среды птичника;

- контроль потребляемого тока по 2-м каналам (3 фазы) птичника;

- контроль охранной и пожарной сигнализаций;

- контроль включения освещения по времени;

- включение вентиляции продува по времени согласно заданию;

- подсчет потребляемой электроэнергии в помещениях птичников;

- построение графиков контролируемых параметров в реальном масштабе времени;

- выдачу голосового сообщения при возникновении аварийных ситуаций;

- распечатку сводки отклонений за выбранный период времени.

3. ФУНКЦИОНАЛЬНАЯ СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ.

Система управления состоит из следующих устройств:

- блоков контроля и управления;

- датчиков температуры;

- датчиков влажности;

- датчиков загазованности воздушной среды (CO2, CO, NH3, H2S);

- датчиков тока;

- датчиков охранной сигнализации;

- датчиков пожарной ;

- сигнального кабеля;

- шкафа коммутации;

- компьютера в комплекте с программным обеспечением;

- модемов связи;

- принтера.

Техническая характеристика:

- количество контролируемых птичников, шт. - 30

- количество каналов измерения температуры в птичнике, шт. - 6

- количество каналов измерения влажности в птичнике, шт. - 2

- количество датчиков загазованности, шт. - 4

- количество каналов измерения тока в птичнике, шт. - 6

- количество датчиков охранной сигнализации в птичнике, шт. - 2

- количество датчиков освещения, шт. - 2

- дальность связи, км - 2

- время опроса 1-го здания, сек. - 7

- скорость передачи данных, бод. - 1200

- количество передаваемых данных, байт - 60

4. комплект поставки.

Состав комплекта поставки:

- компьютер - 1 шт.

- принтер - 1 шт.

- блок контроля и управления - 4 шт.

- датчик температуры - 12 шт.

- датчик влажности - 4 шт.

- датчик тока - 18 шт.

- датчик охранной сигнализации - 6 шт.

- шкаф коммутации в комплекте с сигнальным кабелем - 3 шт.

- модем связи - 4 шт.

- инструкция по эксплуатации - 1 шт.

5. Описание программы

«Контроль климата и расход энергии в птичнике» .

5.1. Настройка радиомодемов.

В системе «Контроля климата и расхода энергии в птичнике» для беспроводного обмена информацией между контроллерами и компьютером используются радиомодемы «Невод – 5».

Для настройки радиомодема, установленного на контроллере необходимо в терминале ввести следующие команды :

- «!» - использование настроек радиомодема, заданных по умолчанию;

- «gn=1» - присвоение группового номера равного 1;

- «pn=2» - присвоение персонального номера равного 2;

- «ra-» - отключение режима адресации «прием от всех»;

- «r0=1» - принимать сообщения от модема с номером 1;

- «ta-» - отключение режима адресации «передача всем»;

- «tc-» - выключение режима передача «по специальному символу»;

- «tl+» - включение режима передачи «по таймауту после последнего байта»;

- «tl=2» - установка значения таймаута для режима передачи «по таймауту после последнего байта» в условных единицах по 10 миллисекунд, то есть установили задержку в 20 миллисекунд;

- «tt-» - выключили режим передачи «по таймауту», таймаут подсчитывается с момента получения первого байта;

- «t0=1» - передавать сообщения модему с номером 1;

- «@» - сохранение параметров в энергонезависимую память радиомодема.

В данной системе все модемы, установленные на контроллер имеют персональный номер 2. Это связано с ограничением количества номеров в списке «прием от номера» и «передача номеру». Максимальное количество в списке равно 10.

Для настройки радиомодема, установленного на компьютере необходимо ввести следующие команды :

- «!» - использование настроек радиомодема, заданных по умолчанию;

- «gn=1» - присвоение группового номер равного 1;

- «pn=1» - присвоение персонального номера равного 1;

- «ra-» - отключение режима адресации «прием от всех»;

- «r0=2» - принимать сообщения от модема с номером 2;

- «ta-» - отключение режима адресации «передача всем»;

- «tc-» - выключение режима передача «по специальному символу»;

- «tl+» - включение режима передачи «по таймауту после последнего байта»;

- «tl=50» - установка значения таймаута для режима передачи «по таймауту после последнего байта» в условных единицах по 10 миллисекунд, то есть установили задержку в 0,5 секунды;

- «tn+» - включение режима передачи «по количеству байт»;

- «tn=5» - установка значения количества байт, после приема которых радиомодем пересылает данные из буфера в эфир;

- «tt-» - выключили режим передачи «по таймауту», таймаут подсчитывается с момента получения первого байта;

- «t0=2» - передавать сообщения модему с номером 2;

- «@» - сохранение параметров в энергонезависимую память радиомодема.

Установку параметров радиомодема можно вести в любой терминальной программе, используя скорость обмена 9600 бит/сек, с отсутствием бита четности (8N1), с отключенным контролем RTS/CTS. (См. описание радиомодема)

5.2. Измеряемые параметры и карта хранения информации в контроллере.

В данной системе контроллер измеряет следующие параметры:

- температура;

- влажность;

- силу тока;

- расход электроэнергии;

- контроль охранной сигнализации.

Температура измеряется с помощью цифровых датчиков. В данной системе присутствуют две конфигурации : с шестью датчиками температуры и с тремя.

Влажность измеряется через аналоговый вход. Сила тока, расход энергии, контроля сигнализации измеряются как аналоговые значения.

Всю информацию о текущем состоянии входов контроллер хранит в памяти, доступной для чтения:

Тип хранимой информаци	Начальный адрес (Hex)	Конечный адрес (Hex)	Начальный адрес (Dec)	Конечный адрес (Dec)	Количество байт
Мгновенные значения силы тока *компьютером не используются	0	5F	0	95	95
- Значения по каналу 1	0	F	0	15	16
- Значения по каналу 2	10	1F	16	31	16
- Значения по каналу 3	20	2F	32	47	16
- Значения по каналу 4	30	3F	48	63	16
- Значения по каналу 5	40	4F	64	79	16
- Значения по каналу 6	50	5F	80	95	16
Тип хранимой информаци	Начальный адрес (Hex)	Конечный адрес (Hex)	Начальный адрес (Dec)	Конечный адрес (Dec)	Количество байт
Суммарные значения силы тока	60	77	96	119	24
- Значения по каналу 1	60	63	96	99	4
- Значения по каналу 2	64	67	100	103	4
- Значения по каналу 3	68	6B	104	107	4
- Значения по каналу 4	6С	6F	108	111	4
- Значения по каналу 5	70	73	112	115	4
- Значения по каналу 6	74	77	116	119	4
Аналоговые входы	78	8В	120	139	20
- Значения по входу 1 *влажность 1	78	79	120	121	2
- Значения по входу 2 *влажность 2	7А	7В	122	123	2
- Значения по входу 3 *сигнализация 1	7С	7D	124	125	2
- Значения по входу 4 *сигнализация 2	7Е	7F	126	127	2
- Значения по входу 5	80	81	128	129	2
- Значения по входу 6	82	83	130	131	2
- Значения по входу 7	84	85	132	133	2
- Значения по входу 8	86	87	134	135	2
- Значения по входу 9	88	89	136	137	2
- Значения по входу 10	8А	8B	138	139	2
Температуры	8C	97	140	151	12
- Температура 1	8C	8D	140	141	2
- Температура 2	8E	8F	142	143	2
- Температура 3	90	91	144	145	2
- Температура 4	92	93	146	147	2
- Температура 5	94	95	148	149	2
- Температура 6	96	97	150	151	2
Тип хранимой информаци	Начальный адрес (Hex)	Конечный адрес (Hex)	Начальный адрес (Dec)	Конечный адрес (Dec)	Количество байт
Количество переключе-ний сигнализации	98	99	152	153	2
- Сигнализация 1	98	98	152	152	1
- Сигнализация 2	99	99	153	153	1
Количество измерений силы тока	9А	9В	154	155	2

Мгновенные значения силы тока по каждому каналу представляют собой массив 8-ми 2-х байтовых мгновенных значений силы тока за период колебания тока в сети (в течении 1/50 секунды, при частоте 50 Гц). Данные значения компьютером не считываются и используются исключительно контроллером для подсчета потребленной энергии.

Суммарное значение силы тока по каждому каналу – 4-х байтовое число, являющееся суммой 8-ми мгновенных значений по каналу. Суммирование происходи рахз в 1 секунду.

Для корректной обработки накопленных сумм используется счетчик сумм. Зная, что суммирование происходит раз в секунду, счетчик показывает за какой промежуток времени «набежало» значение потребленной энергии.

Здесь и далее слово «канал» аналогично слову «фаза». Т.к. идет измерение силы тока двух трехфазных потребителей, количество каналов равно 6.

Контроль сигнализации ведется через аналоговый вход. Для определения текущего состояния сигнализации надо полученное значение сравнивать с пороговым. Для стабильного контроля сигнализации, из-за большого промежутка опроса введена сумма переключения сигнализации. Изменение этой суммы сведетельствует о срабатывании сигнализации.

5.3. Описание главного окна программы.

Главное окно программы показано на рис. 1.

В верхней части окна выводится следующая информация (слева- направо):

- текущая дата и время;

- состояние опроса («Идет опрос» или «Нет опроса»);

- информация о получении данных («Ожидаем ответа», «Получили данные ответа», «Нет ответа»);

- название отображаемого контроллера;

- номер отображаемого контроллера.

Ниже расположены 4 области для вывода динамики состояния птичника. Название, диапазоны и выводимые данные могут быть изменены в настройках.

Далее находятся 4 таблицы для вывода информации в численном виде.

Последними идут органы управления. Слева, в виде матрицы кнопок выведены существующие контроллеры. Цвет кнопок меняется в зависимости от состояния контроллеров. Щелчок правой кнопки мыши на соответствующем контроллере отобразит окно настройки опроса. Щелчок левой кнопки мыши приведет к тому, что будет отображаться информация только с выбранного контроллера, а при сработавшей сигнализации произойдет сброс предупреждения соответствующего сообщения.

При нажатии на кнопку «Настройка контроллеров» произойдет останов опроса контроллеров и отобразится окно настройки контроллеров.

При нажатии на кнопку «Настройка параметров» произойдет останов опроса контроллеров и отобразится окно настройки параметров.

При нажатии на кнопку «Опрашивать» запустится опрос контроллеров и кнопа останется в нажатом состоянии. При повторном нажатии опрос контроллеров остановится и кнопка поднимется вверх.

В обычном режиме при опросе контроллеров выводится информация с опрашиваемого контроллера (кнопка «Авт. вид» в нажатом состоянии). При необходимости можно отображать информацию только с одного контроллера (кнопка «Авт. вид» в поднятом состоянии). Для этого надо либо щелкнуть мышкой на соответствующий контроллер либо нажать на кнопку «Авт. вид» и на экране будет отображаться информация только о текущем контроллере.

По нажатию на кнопку «Режимы» отобразится окно настройки режимов для автоматического контроля сигнализации.

Кнопка «Сводка» отображает форму с интервалом времени для создания сводки.

Когда система не находится в режиме автоматического контроля сигнализации есть возможность поставить на контроль в ручную. Для этого надо нажать на кнопку «Без контроля». При этом название на кнопке изменится на «На контроле», кнопка останется в нажатом состоянии и система перейдет в режим ручного контроля сигнализации. Для отключения ручного режима надо нажать на кнопку «На контроле». Кнопка вернется в отжатое состояние и система не будет контролировать сигнализацию.

Правее находится список происшедших событий в системе. События, добавленные больше двух минут назад автоматически удаляются.

В панели «Графики» есть четыре кнопки. Нажатое состояние свидетельствует о том, что соответствующий график нужно отображать, отжатое – не отображать. При этом остальные графики автоматически растягиваются на свободную область.

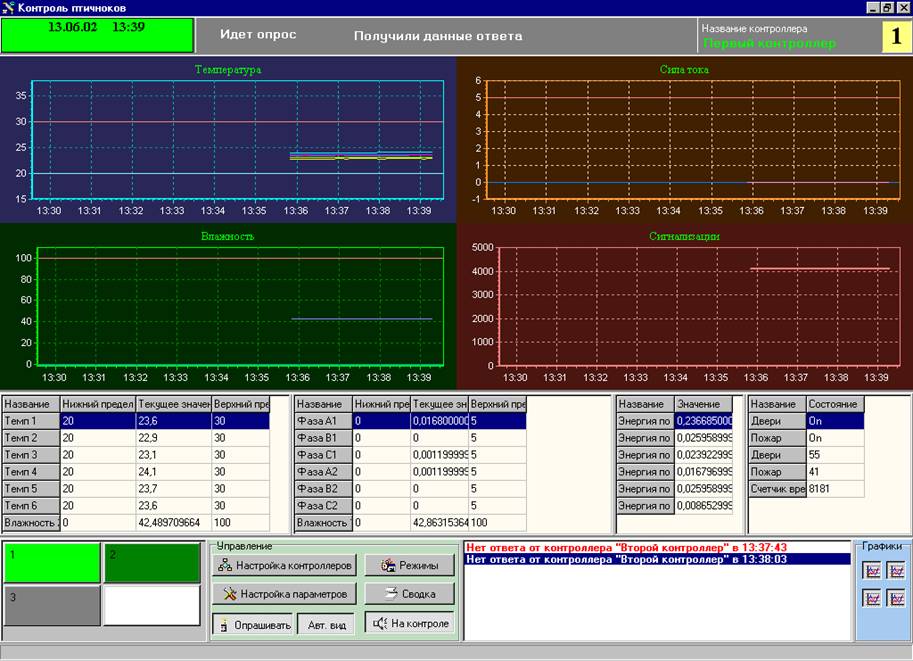

Рис. 1. Главное окно программы.

При работе с главным окном существуют дополнительные возможности. Размер диаграмм, таблиц и областей управления можно изменять с помощью мыши. При изменении курсора на две вертикальные или горизонтальные полоски со стрелкой, удерживая нажатой левую кнопку мыши можно менять размер объектов. Размер столбцов и строк в таблицах то же можно поменять.

При необходимости более детального изучения диаграммы можно увеличить интересующую область с помощью мыши (см. рис 2 и 3). Для этого надо поместить курсор в верхний правый угол выделяемой области, нажать и удерживать левую кнопку мыши и перемещая курсор вниз и вправо выделить область. После отжатия кнопки мыши на экране будет отображаться только выделенная область. При этом не будет происходить автоматического перемещения графика. Для восстановления исходного режима нужно поместить курсор на увеличенный график, нажать левую кнопку мыши и удерживая его переместить курсор в любое направления, кроме вниз и вправо. После отжатия кнопки график вернется в исходное состояние.

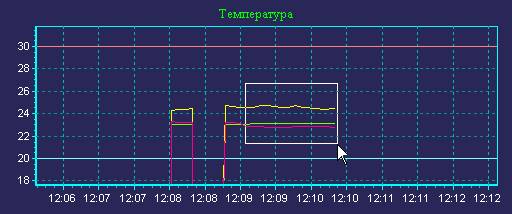

Рис. 2. Увеличение области графика.

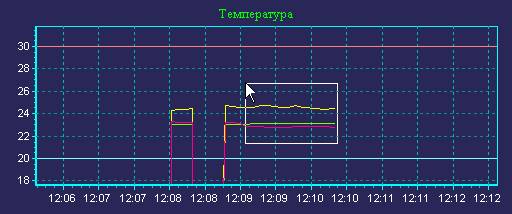

Рис. 3. Уменьшение области графика.

5.4. Контроль сигнализации в системе.

Контроль сигнализации может находиться в трех разных состояниях: в режиме автоматического контроля, в режиме ручного контроля, в режиме отсутствия контроля. Режимы контроля применяются ко всем контроллерам одновременно. Режим автоматического контроля запускается системой в зависимости от введенного рассписания (см. рис. 4). Если время начала контроля меньше времени окончания, тогда контроль ведется в указанном промежутке. Если начальный момент постановки на учет больше момента снятия, тогда контроль ведется с полночи до времени окончания контроля и с времени начала контроля до полночи. При включенном автоматическом режиме контроль сигнализации можно отключить, только изменением режима.

Рис. 4. Задание интервала автоматического контроля.

Когда система не находится в режиме автоматического контроля сигнализации, данный режим можно включить вручную. Для этого нужно щелкнуть на кнопку «Без контроля». Для снятия с ручного режима контроля нежно щелкнуть на кнопку «На контроле».

При постановки и снятии с учета выводится звуковое сообщение и появляется сообщение в окне сообщений.

Когда происходит срабатывание сигнализации система проигрывает звуковой файл с информацией о срабатывании сигнализации и номере контроллера, выводится сообщение в окне сообщений и кнопка контроллера меняет цвет на установленный в настройках. После этого система переходит к опросу следующего контроллера. Цвет кнопки контроллера не изменится на нормальный до тех пор, пока не щелкнуть на кнопку соответствующего контроллера. При этом система снимет предупреждение о срабатывании сигнализации и перейдет в режим показа информации только с соответствующего контроллера.

5.5. Описание настройки контроллеров.

Для настройки параметров контроллеров используется окно показанное на рис. 5.

Настройки контроллеров представляют собой древовидную структуру. Задается список контроллеров. У каждого контроллера есть список датчиков и контролируемых величин.

Каждый контроллер характеризуется следующими параметрами :

- название контроллера, строка которая используется во всех сообщениях;

- номер контроллера, число до 255;

- имя звукового файла, этот файл будет проигрываться при аварийных ситуациях.

Для управления списком контроллеров используются три кнопки : добавление контроллера («Добавить»), дублирование контроллера («Дублировать»), удаление контроллера из списка («Удалить»).

При дублировании контроллера создается новый контроллер со списком датчиков, идентичным исходному контроллеру.

Имя звукового файла можно ввести с клавиатуры, либо выбрать в окне выбора файла, открывающееся при нажатии кнопки «…».

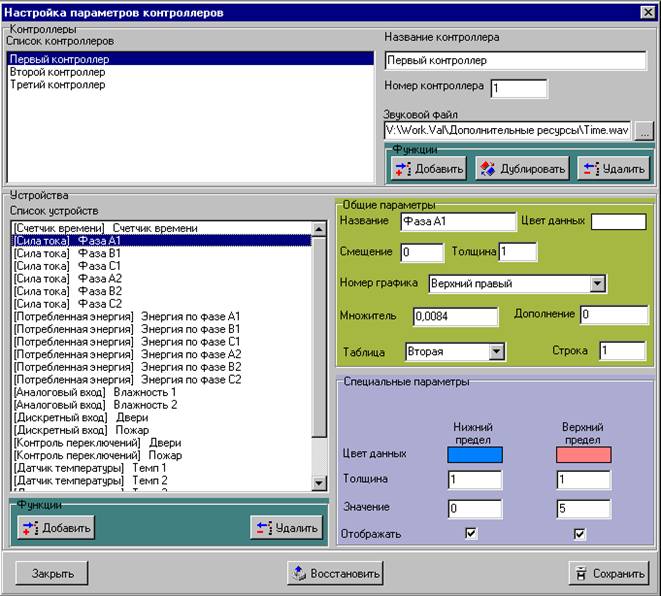

Рис.5. Окно настройки параметров контроллера.

Ниже приведен список устройств – параметры, которые измеряет система. Для манипулирования списком есть возможность добавления и удаления датчиков с помощью кнопок «Добавить» и «Удалить». При добавлении датчиков выводится окно выбора датчиков см. рис. 6. После выбора необходимого датчика нужно нажать на кнопку «Ок». При необходимости отменить добавление датчика нужно нажать на кнопку «Cancel». После нажатия на кнопку «Ок» окно добавления датчика закроется и устройство будет добавлено в конец списка. (Внимание ! Все устройства, кроме счетчика времени добавляются в конец списка. Счетчки времени будет помещен на первое место автоматически. При контроле силы тока и потребленной энергии необходимо, чтобы счетчик времени был установлен.)

Рис. 6. Окно добавление датчиков.

Все датчики имеют общие параметры, которые находятся на панели «Общие параметры». К ним относятся : название датчика, цвет графика при выводе на экран,

смещение данных в массиве передаваемых от контроллера данных, толщина выводимой линии, номер графика, на который будут выведены данные, множитель и дополнение данных, таблица для вывода цифровой информации и номер строки в этой таблице.

Показание некоторых датчиков контролируются по допустимым значениям. Параметры допуска задаются в панели «Специальные параметры». Это следующие параметры : цвет верхней и нижней границы, при выводе их на график, толщина выводимых линий, значение границ и параметры вывода на экран (выводить или нет). Эти параметры видны только для тех датчиков, у которых контролируется диапазон значений.

Для датчиков сигнализации устанавливается дополнительный параметр «Порог срабатывания» при значении выше этого параметра сигнализация замкнута, в противном случае разомкнута

Данные от датчиков находятся в памяти контроллера согласно пункту 2. Компьютер запрашивает блок информации начиная с заданного в параметрах адреса и количеством, определяемым самым большим смещением датчика. Смещение – это смещение в полученном от контроллера блоке информации.

Для коррекции и преобразовании данных полученное значение можно преобразовать по формуле

Хнов = А*Хпол+В

где А – множитель, В - дополнение.

Для изменения цвета линий или иных объектов нужно два раза щелкнуть на цветную область.

6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА.

Предприятие изготовитель производит гарантийный ремонт

электронного блока управления в течении 12 месяцев с момента поставки

прибора при условии соблюдения потребителем правил эксплуатации.

Тел. (095) 948-24-79, 948-55-02.

7. ТИПИЧНЫЕ НЕИСПРАВНОСТИ И

МЕТОДЫ ИХ УСТРАНЕНИЯ.

НЕИСПРАВНОСТЬ МЕТОД УСТРАНЕНИЯ.

1. Контроллер не запускается, Проверить предохранитель, распо-

(Нет индикации). ложенный на нижней стенке

контроллера.

2. На индикатор не выводятся Проверить исправность проводов

значения температуры. соединения датчиков температуры.

3. Нет связи с контроллером. Проверить надежность соединения

Антены в шкафу коммутации.
