АВТОМАТИЗИРОВАННАЯ СИСТЕМА

КРУГЛОСУТОЧНОГО МОНИТОРИНГА

ПТИЧНИКА С БЕСПРОВОДНОЙ ПЕРЕДАЧЕЙ ДАННЫХ

Автоматизированная система (в дальнейшем система) предназначена для круглосуточного централизованного сбора информации о состоянии технологических параметров и режимов работы птичника. На птичники (корпуса) устанавливается блок сбора данных БСД‑430.07 (далее блок), который укомплектован радиомодемом, набором датчиков и счетчиков. Диспетчерский пульт состоит из персонального компьютера, радиомодема, звуковых колонок и принтера. Радиомодемы обеспечивают связь между птичниками и диспетчерской. Для увеличения дальности передачи информации используется радиомодем в режиме ретрансляции сигнала. Такое решение не требует дополнительных затрат на прокладку кабелей и создание дополнительных коммуникаций.

Радиомодем работает на открытой частоте 433,92 МГц и имеет излучаемую мощность 10 мВт, поэтому не требует получения разрешения на эксплуатацию.

По запросам диспетчерской программы блок передает накопленную информацию о состоянии датчиков и счетчиков.

Подключение датчиков к блоку производится по каналу RS-485. На графическом жидкокристаллическом индикаторе блока отображаются контролируемые параметры и текстовые сообщения, а специализированная клавиатура обеспечивает просмотр режимов работы птичника. Блок позволяет потребителю индивидуально выбирать контролируемые параметры и компоновать необходимое оборудование для каждого птичника.

Технические характеристики БСД

Параметр		Кол-во каналов	Точность	Диапазон
Температура (в помещении), °С		3	± 0,5	0…+85
Температура (на улице), °С		1	± 0,5	-35…+50
Влажность, %		4	± 3	0…90
Освещенность, люкс		1	± 1	0…100
Счетчик воды, л.		7	± 1	0…999999999
Счетчик яиц, шт.		7	± 0,1	0…999999999
Разряжение воздуха (в помещении), Па		1	± 2	-250…+250
Авария оборудования
Авария энергоснабжения	при неполнофазном режиме питания
Отказ электрооборудования	срабатывание тепловых защит и т.д.
Отказ или авария теплогенератора

Программное обеспечение системы представляет собой комплекс программ, которые взаимодействуют друг с другом по архитектуре клиент-сервер.

На диспетчерский пульт устанавливается программа Control‑2007, которая через радиомодем ведет опрос птичников. Программа отображает на экране текущее состояние датчиков и счетчиков, следит за отклонениями от заданных уставок и выдает звуковое сообщение при аварийных ситуациях.

Вся информация с птичников передается на сервер и храниться в единой базе данных. Сервер представляет собой компьютер, на котором установлена программа MELServer. Связь с сервером может осуществляться различными способами: локальная сеть, Wi-Fi, GSM или GPRS. Также предусмотрены ситуации, когда нет возможности связаться с сервером. В этом случае данные с птичников сохраняются локально, а при восстановлении связи передаются на сервер.

Для анализа данных, которые собираются в БД, подготовки сводок и отчетов используется программа Tehnolog. Она работает через сервер и все данные, которые вводит пользователь (например, данные по поголовью) хранит в той же БД. Преимуществом такого подхода является то, что диспетчерская может находиться в одном месте, сервер в другом, а программа подготовки отчётов в третьем. Однако, весь комплекс программного обеспечения может устанавливаться на один компьютер. Способ обмена данными зависит от географического расположения фабрики и птичников.

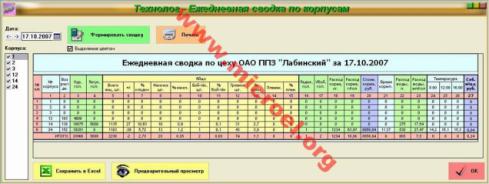

Tehnolog позволяет строить графики и диаграммы по любым технологическим, либо статистическим показателям, формировать сводки и отчеты за указанный пользователем период и т.д. Программа может работать автономно, т.е. отдельно от системы, но в этом случае все входные данные нужно вносить вручную.
