Промышленный инкубатор и дополнительное оборудование для инкубатория.




Оборудование для инкубаториев КАТАЛОГ. Нажмите ЗДЕСЬ>>>

Инкубаторий в фотографиях. Нажмите ЗДЕСЬ >>>

Видеоролик о наших инкубаторах. Нажмите ЗДЕСЬ>>>

Изменения в инкубаторе:

1.    Новая автоматика. Ничего общего с предыдущими версиями.

2.    Новая система увлажнения.

3.    Новые цифровые датчики.

4.    Новые автоматические заслонки воздушные

5.    Новые решения в конструктивном исполнении.

6.    Протоколы обмена с компьютером как беспроводные(ЕСВ ZigBee -2 433Мгц, Bluetooth -RS485 )   , так и традиционные.

7.    Задание температурных, влажностных, воздухообменных и др. режимов на 3 разных кросса птицы  с суточной дискретизацией. За Вами только выбор.

8.    Сделан тестовый режим для автономной проверки каждого механизма, устройства, датчика, привода.

9.    Предусмотрен режим работы по разнице температур мокрого и сухого датчиков температуры с сигнализацией о необходимости долить воду.

10.                      Разработан комплект технических средств управления воздухообменом в инкубатории с применением датчика разности давления, контроля и управления температурой входного воздуха, частотным inkyb001.jpgрегулированием подачей воздуха в камеры инкубатора и отдельно в помещение с созданием внутри камеры зоны более высокого давления по сравнению с помещением инкубатория. Это позволяет обеспечивать более жесткие санитарно-гигиенические нормы. Кроме того в зимний период снижаются затраты на отопление инкубатория.

IMG_1016.jpgIMG_1057.jpgIMG_1063.jpgIMG_1066.jpgIMG_1052.jpgШкаф инкубатора.jpg

Внутреннее устройство инкубатора в картинках Нажмите здесь  INKUB.jpg

Это малая часть изменений в конструкции инкубатора. Увидеть и потрогать можно у нас.

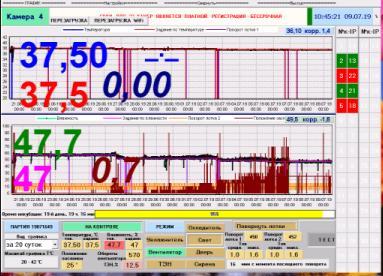

IMG_1261.jpgКАМЕРА 4 ЗА ПЕРИОД ИНКУБАЦИИ 19 ДНЕЙ.jpgпланшет с сцки1.jpgпланшет с сцки3.jpg

PICT0001



ООО НПФ Севекс предлагает к поставке вновь разработанный инкубатор «Эльбрус-2010», предназначенный для  поточной технологии  производства цыплят. В состав инкубатора Эльбрус-2010 входят инкубатор предварительный  ИП-36  «Эльбрус» и инкубатор  выводной  ИВ-18 «Машук».  Инкубаторы ИП-36 и ИВ-18  разработаны взамен инкубаторов  ИУП-Ф-45 и ИУВ-Ф-15,  вписываются в существующие инкубатории, рационально используются и позволяют увеличить мощность  инкубаториев.

В новой конструкции инкубатора  применены современные  материалы и комплектующие  изделия, обозначившие новый  дизайн инкубатора. В инкубатор удостоен  золотого сертификата качества  и награжден Дипломом международной программы качества GLOBAL QUALITI PROMOTION PROGRAM. Корпус инкубатора изготовлен из   коррозионно стойких  металлических и  пластмассовых  материалов, лотки    инкубационные   выводные  пластмассовые, тележки имеют паралелограммный механизм  поворота яиц, увеличена скорость  обдува яиц в камере, обособленные механизмы  поворота и вентилятора  позволили снизить механические  и вибрационные усилия  на  корпус инкубатора, в инкубаторе использованы новые  блоки охлаждения и увлажнения,  применено плавное автоматическое  регулирование воздушных заслонок с   пульта управления, контроль  оборотов вентилятора, новый  микропроцессорный блок  компенсирует  согласовывает  в  новых пропорциях использование воздуха и снижает расход  воды  на охлаждение, в камере практически устранены невентилируемые  зоны. В конструкции инкубатора применяются панели с пенополиуретановым заполнением, обеспечивающие высокие показатели теплоизоляции, прочности и защиты от коррозии. Применение научно обоснованных параметров инкубации, разработанных и  усовершенствованных  специалистами ВНИТИП,  позволяет получать больше и IMG_0991.jpgлучшего качества цыплят.

Новая автоматика позволяет получить высокий сервис, дополнительные возможности управления и регулирования, выдачи заданий температурных, влажностных и воздухообменных режимов одновременно для нескольких кроссов. Или видов сельскохозяйственной птицы. Автоматика предоставляет возможность работы оборудования в режиме дистанционного просмотра параметров при помощи телефона, независимо от степени удаленности от объекта
Компьютерный контроль и  управление режимами,  постоянное круглосуточное
наблюдение за параметрами  инкубации позволяет немедленно сообщать о нарушении технологии инкубации и вовремя  устранять неисправность, что практически  устраняет потери цыплят. Подробную инструкцию по эксплуатации системы SCKIFW2006 можно посмотреть здесь.

Инкубатор имеет вариант тропического исполнения с использованием холодильного агрегата. Более подробное описание тропического исполнения нажмите здесь.





Этот  блок обеспечивает вам реальную независимость от расстояний.

Так можно наблюдать параметры в любой камере инкубатория на мобильном телефоне. Все аварийные ситуации сообщаются при помощи СМС на заданные телефоны руководителей. Руководитель, позвонив на номер системы централизованного контроля инкубаторов, в голосовом виде получает всю информацию за текущие сутки или получает ее через сотовые каналы связи по протоколу GPRS, EDGE или 3G на экране своего смартфона.







Инкубатор в фотографиях.










Это оборудование сделает Вашу работу с инкубатором приятной.

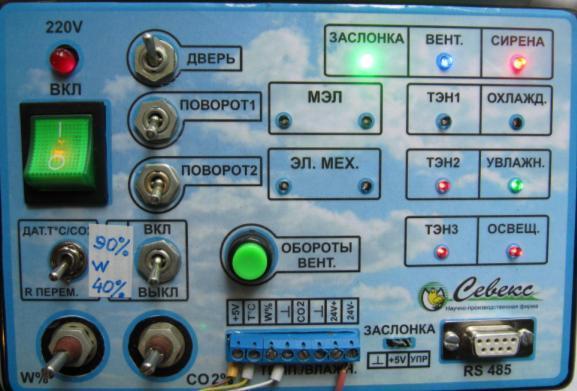

Пульт управления инкубатором.



Инкубатор предварительный ИП-36




Инкубатор предварительный ИП-36 предназначен для предварительной инкубации яиц и представляет собой автономные камеры, сблокированные в одном корпусе от 1 до 10 по требованию заказчика. Корпус собирается из трехслойных панелей, в которых в качестве теплоизоляционного слоя используется вспененный  пенополиуретан. Панели с обеих сторон облицованы листами из окрашенной по высокотемпературной технологии оцинкованной  стали толщиной 0,8мм.
На фасадной стороне уплотнениями, замками и смотровыми окнами, внутри  которых установлены  контрольные психрометры ПС-14. Инкубатор комплектуется четырьмя  мобильными тележками. В  кассетах тележек устанавливаются  полимерные лотки ячеечного  типа.  Тележки имеют  общий    механизм поворота на  каждые 2 тележки, корпуса имеются  двухстворчатые пластмассовые двери с двойными резиновыми установленный на задней  панели. Инкубатор ИП-36 имеет  воздушно водяное охлаждение.   Воздушное охлаждение  осуществляется с помощью двух  заслонок, расположенных на задней и верхней панелях камеры, эти   же заслонки служат и для  воздухообмена с внешней средой. Водяное охлаждение  осуществляется с помощью  трубчатого радиатора,  расположенного на задней панели инкубатора. Радиатор  подключается к водопроводной  сети инкубатория через   электромагнитные клапаны.
При необходимости дополнительно  устанавливается подогрев пола в  камере. Для обеспечения циркуляции воздуха внутри   камеры и выравнивания   параметров воздушной среды на  задней панели установлен четырех лопастной вентилятор. С  помощью соленоида и микро насоса высокого давления к форсунке и лопастям вентилятора подводится   вода в тонком распылении и перемешиваясь с воздухом,  испаряется, обеспечивая необходимую влажность в камере.
В камере предусмотрена также дополнительная система увлажнения с подачей воды на лопасти вентилятора, которая используется в аварийных режимах. Управление инкубатором осуществляется с помощью расположенного на корпусе электрооборудования, которое выполняет следующие функции:

- Автоматическое поддержание температуры и влажности воздуха на  заданном уровне;
- автоматическое управление  поворотом лотков через один  час и установку лотков в  горизонтальное положение;
-автоматические блокировки;
-управление светозвуковой  сигнализацией;
-управление освещением камеры и защиты токоприемников камеры от  токов короткого замыкания  и перегрузок.





    IMAG0261.jpg                                                  IMG_1323.jpg       DSC00754.JPG       SLW-1      IMG_3798.JPG  IMG_3947.JPG

Датчик температуры и влажности.       Датчик Т. увлажненный.        Выводная камера.          Рекуператор тепла инкубатора. Чиллер охлаждения воды. Автоматика газации. Хранение, накопление яйца.

Пульт новый инстр.JPGКнопки пульта.JPG

Пульт дистанционного управления камерой БМИ-П-18.

КПК НР.jpgКПК выбор камеры.JPGHTC_HD2 инкубатор.jpg

                            Пульт дистанционного управления камерой БМИ-П-18.05.



IMG_1256.jpgМнемо схема М.JPGTermokont.JPG

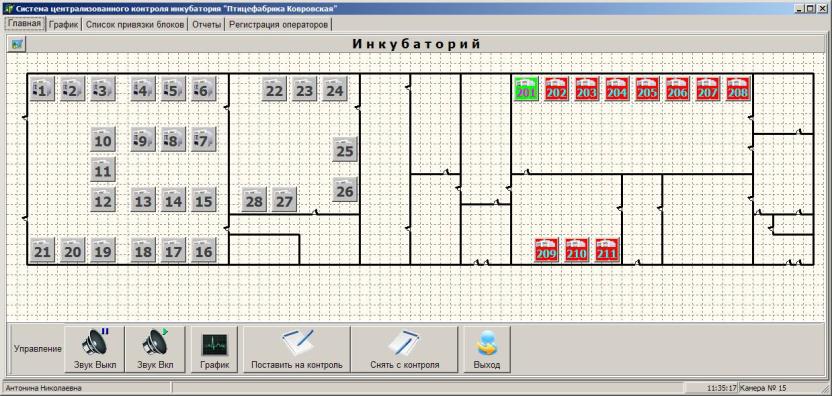

Стенд контроля исправности БМИ-Ф-18.      Программное обеспечение системы централизованного контроля.

График Б.JPGГрафик М2.bmpвыход камеры на режим.JPGProekt_kovrov_3d.jpgТермоконтактор.JPGTermotelefon.jpg

Очень трудно описать весь набор сервисов и ресурсов отображающих все стороны работы  инкубатория.



Инкубатор в фотографиях.





Инкубатор выводной ИВ-18


P3140180_2.jpgИнкубатор выводной ИВ-18  предназначен для вывода молодняка  кур из предварительно  проинкубированных яиц. Корпус  инкубатора имеет панельную  конструкцию аналогичную  инкубатору ПК-36. Он  комплектуется четырьмя  мобильными платформами, на  которых устанавливаются  полимерные или сетчатые лотки. В  выводной камере используется  открытый теплообменник, который одновременно выполняет функции  увлажнения, охлаждения и   удаления пуха из камеры.
Теплообменник представляет собой  экран из оцинкованных или нержавеющих листов, смонтированных
на  задней  панели. В верхней   части теплообменника имеется труба с  отверстиями, подсоединенная к    водопроводу через соленоидный   клапан. В нижней части  теплообменника установлены   желоба, отводящие воду в канализацию.  Электрооборудование и   все системы предварительного и  выводного инкубаторов  унифицированы.
Система автоматизированного  контроля и управления  инкубаторами  состоит из двух  уровней:
Нижний  уровень - это блоки   управления температурно-влажностным    режимом работы камер инкубаторов   БМИ-Ф-15, расположенные на каждой   камере. В блок входят датчики   тока,  температуры и влажности,  соединительный  кабель. Верхний   уровень   включает в себя компьютер
(IBM  PC), устройство связи с  объектами и линии связи. В   качестве линии связи используются две пары телефонных проводов,  соединяющие все блоки «насквозь» с компьютером через  стыковочное устройство. Длина  линий  связи составляет до  15 км.   Максимально система может обслуживать до 255 камер  инкубаторов.

















                                                                                                                                                             Подробные фотографии нкубатория . Нажмите ЗДЕСЬ >>>

Подробные фотографии инкубаторов нажмите здесь>>>




Технические характеристики инкубаторов ИП-36 и ИВ-18



Наименование

Значения

1.

Марка

ИП-36

ИВ-18

2.

Тип

Стационарный с закатными тележками

3.

Количество камер в блоке в ряд от и до

1 до 10

1 до10

4.

Вместимость, яиц, не менее

16128

16128

5.

Габаритные размеры корпуса, мм, не менее
Длина
Ширина
Высота



2060
2585
2342



2140
2585
2342

6.

Количество лотков, шт.

256

128

7.

Количество тележек, шт.

4

4

8.

Габаритные размеры лотка, мм, не менее
Длина
Ширина
Высота



438
348
72



940
460
140

9.

Диапазон автоматического поддержания температуры, с точностью 0,2С,  0С

от +10С до +50?С

10.

Диапазон автоматического поддержания влажности (в зоне установки датчика) с точностью ±2%, %

от 30%  до 85%

11.

Дистанционный контроль и управление режимами инкубации

Программное или GSM оповещение при помощи СМС или GPRS - информирование


Вариант инкубатория для перепёлки.
